Мельницы шаровые
Если Вы не знаете, как сформулировать вопрос или если Вы хотите получить ответ на Ваш вопрос с указанием оценочной стоимости оборудования, то, пожалуйста, заполните опросные листы и отправьте их нам по электронной почте на адрес: zakaz@pkf-protem.ru
Шаровые мельницы – это оборудование, предназначенное для сухого и мокрого помола твердых материалов, исключающих намол металла, с помощью шаров.
Шаровые мельницы применяются в горнорудной, лакокрасочной, строительной, пищевой, химической, фармацевтической, пиротехнической областях промышленности и при производстве ферритов, керамогранита, керамики, стекла, глазури, в порошковой металлургии, при приготовлении шликера и паст как на промышленных предприятиях, так и в лабораторных условиях.
Технические характеристики

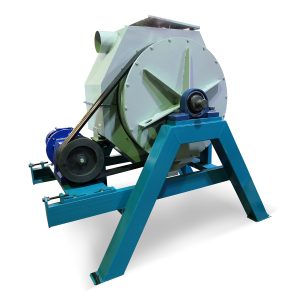

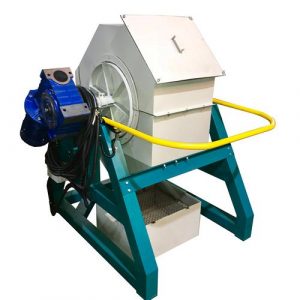

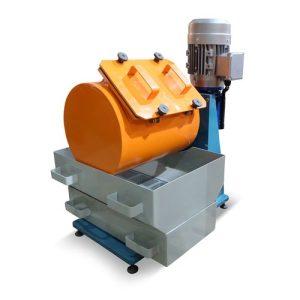

| Модель | МШ-25 | МШ-60 | МШ-100 | МШ-120 | МШ-250 | МШ-500 | МШ-1000 |
|---|---|---|---|---|---|---|---|
| Внутренний диаметр барабана (без футеровки) D, мм, не более | 320 | 420 | 510 | 640 | 730 | 920 | 1100 |
| Длина барабана (без футеровки) L, мм, не менее | 320 | 460 | 510 | 640 | 730 | 750 | 1100 |
| Номинальный объем барана V, м³, ± 5 % | 0,025 | 0,06 | 0,1 | 0,2 | 0,3 | 0,5 | 1 |
| Номинальная частота вращения барабана, (60% от критической скорости) (доп. опция) | 45 | 40 | 35 | 30 | 30 | 30 | 25 |
| Степень заполнения барабана мелющими телами, %, не более | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Время рабочего цикла (доп.опция) | Задается реле времени | ||||||
| Мощность электродвигателя привода, кВт, не более | 0,55 | 1,5 | 3 | 5,5 | 9,2 | 15 | 37 |
| Габаритные размеры, мм, не более длина ширина высота | 900 700 780 | 1180 910 1280 | 1250 1050 1520 | 1480 1200 1463 | 1540 930 1560 | 1600 1200 1620 | 1700 2200 1750 |
| Масса, кг, не более | 150 | 320 | 500 | 570 | 950 | 2000 | 4000 |
Принцип и условия работы:

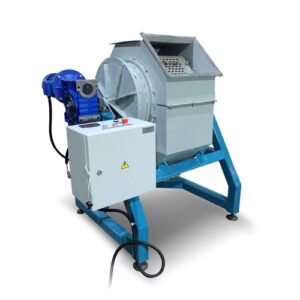

Главным рабочим элементом шаровой мельницы нашего производства является барабан, который установлен на раме в опорах с шариковыми подшипниками. Рабочий объем барабана частично заполнен мелющими телами-сферами. Центральная часть барабана оборудована загрузочным (разгрузочным) люком. Вращение барабан получает от электродвигателя через две ременные передачи. По запросу Заказчика время обработки задается по таймеру, частота вращения барабана регулируется частотным преобразователем (опционно).
Принцип работы шаровой мельницы состоит в том, что при вращении барабана обрабатываемое сырье и мелющие тела поднимаются и перекатываются по внутренней поверхности барабана до определенного угла, а затем скатываются по наружной поверхности слоя материала в нижний уровень. В итоге обрабатываемый материал перемешивается и измельчается.
Мельница изготовлена в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69.
Питание мельницы от трехфазной сети переменного тока напряжением 380±10% В частоты 50±0,4 Гц.
Комплектация
Базовая комплектация*:
- Мельница шаровая;
- Пульт управления;
- Комплект эксплуатационной документации;
- Документация на комплектующие изделия.
* Помольные тела в комплект поставки не входят.
Дополнительная комплектация:
- Футеровка барабана керамическим кирпичом, полиуретаном, резиной;
- Оснастка частотным преобразователем для регулирования частоты вращения барабана;
- Оснастка реле времени;
- Взрывозащищенное исполнение;
- Ограждение;
- Возможность удаленного управления;
- Возможно взрывозащищенное исполнение пульта;
- Комплект мелющих тел;
- Межоперационная тара.
Дополнительная информация
- Высокая эффективность и производительность;
- Возможность регулировки крупности конечного продукта;
- Возможность встраивания в технологические линии;
- Простота конструкции и доступность обслуживания;
- Экономическая выгода и окупаемость;
- Универсальность применения;
- Достаточно широкий модельный ряд;
- Возможность использования в лабораторных условиях.
Информация для Заказчиков
Гарантийные обязательства и условия доставки
ООО ПКФ «ПРОТЕМ» устанавливает гарантийный срок на эксплуатацию Оборудования на 12 месяцев со дня поставки Поставщиком.
Гарантия не распространяется:
- на неисправности, возникшие в результате воздействия окружающей среды (дождь, снег, град, гроза и т.п.), наступления форс-мажорных обстоятельств (пожар, наводнение, землетрясение и др.) или влияния случайных внешних факторов (скачки напряжения в электрической сети и пр.);
- на неисправности, вызванные нарушением правил транспортировки, хранения, эксплуатации или неправильной установкой;
- на повреждения, вызванные попаданием внутрь Оборудования посторонних предметов, веществ, жидкостей и т.д.;
- на Оборудование, имеющее внешние дефекты (явные механические повреждения) как снаружи, так и внутри, следы повреждений комплектующих и узлов;
- на неисправности, вызванные ремонтом или модификацией Оборудования лицами, не уполномоченными на это Поставщиком;
- Заказчик имеет право произвести незначительный ремонт или замену комплектующих, предварительно уведомив об этом Поставщика.
В период гарантийного срока при обнаружении брака, несоответствий, дефектов и т.п. Оборудования, Поставщик обязуется устранить их своими силами и за свой счет в срок, указанный Заказчиком в соответствующей претензии, в месте нахождения Оборудования.
