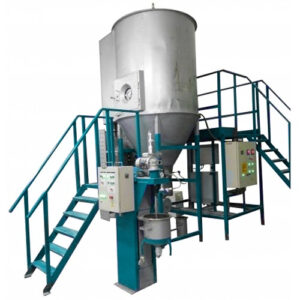

Сушильно-грануляционная установка
Если Вы не знаете, как сформулировать вопрос или если Вы хотите получить ответ на Ваш вопрос с указанием оценочной стоимости оборудования, то, пожалуйста, заполните опросные листы и отправьте их нам по электронной почте на адрес: zakaz@pkf-protem.ru
Установка предназначена для гранулирования порошков методом сушки распыленной суспензии во встречном потоке горячего теплоносителя и получения гранулированных материалов. Данная установка подходит для переработки материалов, которые могут использоваться после воздействия достаточно высоких показателей температуры.
Чаще всего сушильно-грануляционные установки нашего производства находят применение в фармацевтической, химической, аграрной, лакокрасочной, косметической и пищевой промышленности.
Мы изготавливаем как отдельные единицы оборудования – сушильно-грануляционные установки, так и линии гранулирования (под ключ).
Технические характеристики
| Модель | УСР-10 | СГУ-5 | СГУ-5/1 |
|---|---|---|---|
| Внутренний диаметр сушильного аппарата распылительной сушильной установки в комплекте, мм | 1300 | 1300 | 1700 |
| Высота внутренней цилиндрической части рабочей камеры, мм | 2100 | 1517 | 1457 |
| Температура носителя на входе в камеру, не менее, °С | +100 | ||
| Точность регулировки температуры нагревателей, °С | ± 10 | ||
| Максимально допустимая температура на внешней стороне сушильного аппарата распылительной сушильной установки в комплекте, °С | +40 | ||
| Степень защиты шкафа управления, не менее | ip-54 | ||
| Напряжение сети/ количество фаз/частота | 380В/3 фазы/50Гц | ||
| Мощность установки, кВт, не более | 80 | ||
| Масса установки в комплекте, кг, не более | 3000 | ||
| Габаритные размеры, не более, мм (д х ш х в) | 3000 х 2000 х 3500 | ||
Принцип и условия работы:
Состав установки:
— Сушильная камера;
— Электрогенератор;
— Вентилятор;
— Блок фильтров;
— Циклоны;
— Металлоконструкции (эстакада обслуживания);
— Электрошкаф с пультом управления.
Распыление суспензии в сушильную камеру установки производится снизу через форсунку. Горячий теплоноситель, получаемый с помощью теплогенератора, поступает сверху по воздуховоду. В результате воздействия потока горячего воздуха на распыляемую форсункой суспензию, происходит процесс сушки и образование гранул. Полученные таким образом гранулы ссыпаются по конусным стенкам в емкость, установленную под камерой. Отработанный теплоноситель через систему циклонов сухой и мокрой очистки или с помощью кассетного фильтра выбрасывается в атмосферу. Если в отработанном теплоносителе присутствуют вредные примеси, превышающие предельно допустимое количество, то по желанию заказчика могут быть установлены дополнительные фильтры в системе дымоудаления установки.
Режим работы СГУ непрерывный.
Сушильно-грануляционная установка может работать автономно или в составе технологической линии.
Установка изготовлена в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69.
Питание установки от трехфазной 4-х проводной с нулевым проводом сети переменного тока напряжением 380/220В частотой 50 Гц.
Установка обеспечивает работу при подаче давления сжатого воздуха не менее 0,4 МПа (4 кгс/см2).
Комплектация
Базовая комплектация:
- Сушильно-грануляционная установка с эстакадой обслуживания;
- Пульт управления;
- Комплект эксплуатационной документации;
- Документация на комплектующие изделия.
Дополнительная комплектация:
- Возможно изготовление деталей, соприкасающихся с материалом, в другом исполнении (для агрессивных материалов);
- Взрывобезопасное исполнение;
- Частотный преобразователь;
- Реле времени;
- Возможность удаленного управления;
- Возможность взрывозащищенного исполнения пульта;
- Система фильтрации дымовых газов;
- Изготовление помольных, смешивающих, классифицирующих, подающих, дозирующих, накапливающих, транспортирующих, принимающих устройств для встраивания в технологическую линию.
Преимущества сушильно-грануляционных установок:
- Интенсивность процесса грануляции;
- Высокий показатель производительности;
- Получение высококачественных гранул;
- Высокая дисперсность состава гранул;
- Легкость дозирования, хранения и транспортирования полученных гранулированных материалов;
- Широкий спектр применения получаемых продуктов;
- Возможность встраивания в технологические линии;
- Доступность обслуживания;
- Автоматизация процесса;
- Экономичность;
- Улучшение условий труда;
- Возможность использования в лабораторных условиях.
Декларация о соответствии (скачать .pdf)

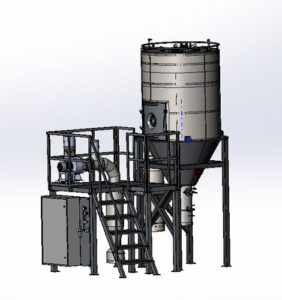

Схема СГУ-5:
