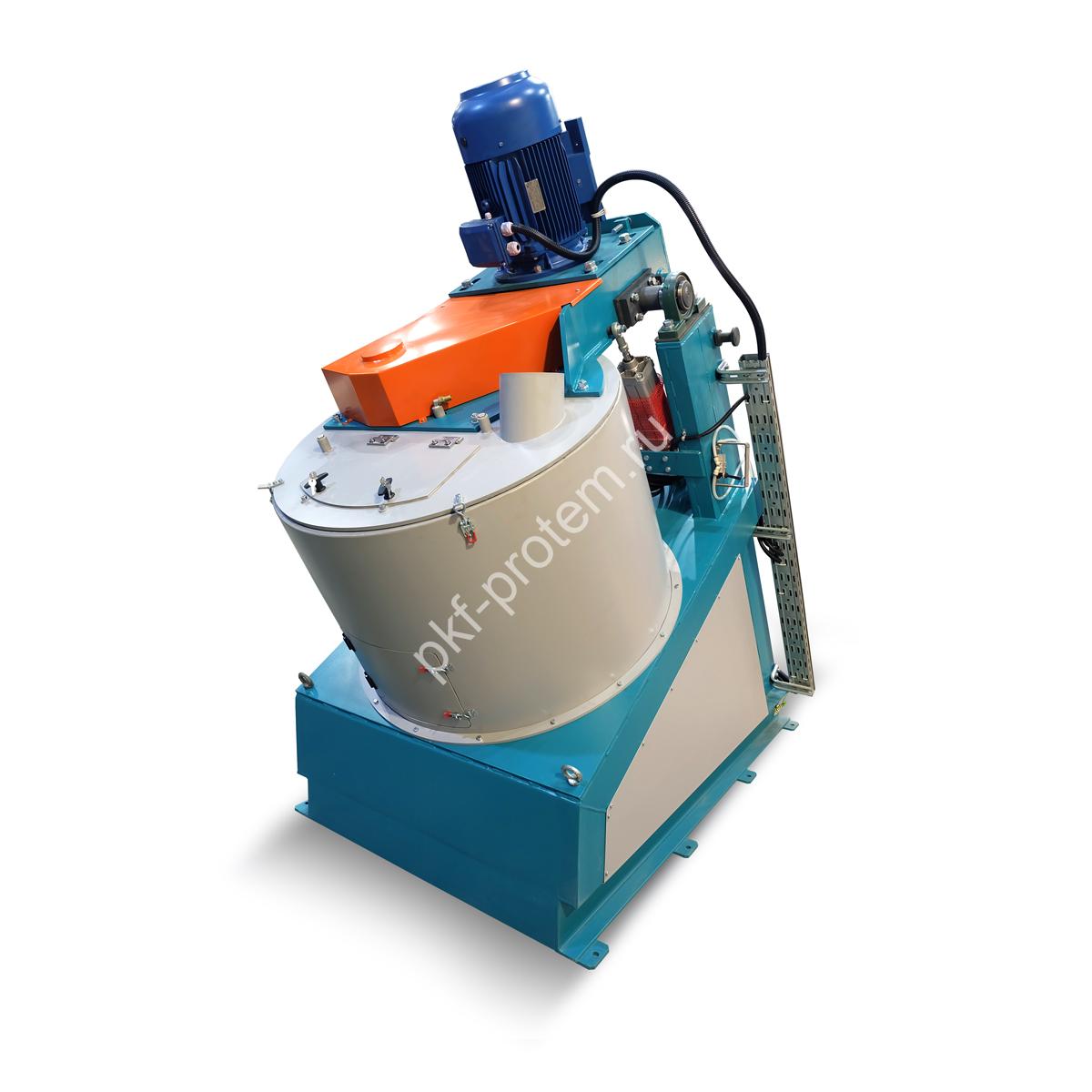

Смесители-грануляторы турболопастные
Смесители-грануляторы турболопастные предназначены для смешивания, гранулирования (получение гранул сферической формы) и окатывания порошковых материалов со связкой в периодическом режиме.
Они находят применение в химической, аграрной, металлургической, строительной, фармацевтической, косметической, пищевой и прочих отрасли.
Мы изготавливаем как отдельные единицы оборудования – турболопастные смесители-грануляторы, так и линии гранулирования (под ключ).
Если Вы не знаете, как сформулировать вопрос или если Вы хотите получить ответ на Ваш вопрос с указанием оценочной стоимости оборудования, то, пожалуйста, заполните опросные листы и отправьте их нам по электронной почте на адрес: zakaz@pkf-protem.ru
Технические характеристики

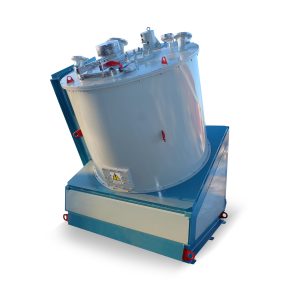

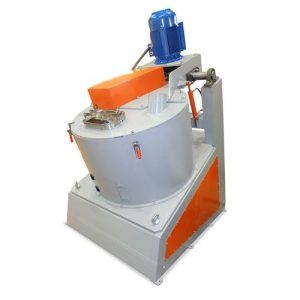

| Модель | СГТЛ-20 | СГТЛ-30 | СГТЛ-50М | СГТЛ-80 | СГТЛ-100М | СГТЛ-120 | СГТЛ-150 |
|---|---|---|---|---|---|---|---|
| Габаритные размеры смесительной камеры, мм: диаметр высота борта |
200 160 |
300 240 |
500 400 |
800 640 |
1000 800 |
1200 960 |
1500 1200 |
| Диаметр рабочей емкости, мм | 200 | 300 | 500 | 800 | 1000 | 1200 | 1500 |
| Рабочая загрузка порошка, не более, л | 2 | 6 | 23 | 70-80 | 150 | 250 | 650 |
| Частота вращения смесительной камеры, об/мин. | 15 — 75 | 15 — 75 | 12 — 60 | 9 — 45 | 7 — 35 | 6 — 30 | 5 — 25 |
| Частота вращения ротора, об/мин. | 300 — 3000 | 350 — 5000 | 300 — 3000 | 250 — 1500 | 250 — 1500 | 200 — 1000 | 125 — 750 |
| Мощность привода вращения камеры, кВт | 0,37 | 0,75 | 1,5 | 3 | 4 | 7,5 | 11 |
| Мощность привода вращения ротора, кВт, не менее | 1,5 | 3,0 | 7,5 | 15 – 18,5 | 22 — 30 | 37 — 45 | 55 — 75 |
| Гидростанция: Мощность, кВт / Давление, бар |
— | — | — | — | — | 1,1/ 16 | 1,1/ 16 |
| Время рабочего цикла (доп. опция) | Задается реле времени | ||||||
| Установленная мощность, кВт, не более | 1,5 | 5,5 | 11,5 | 18 | 34 | 54 | 88 |
| Параметры сети: напряжение, В частота, Гц |
380 50 |
||||||
| Габаритные размеры, мм длина ширина высота |
650 450 900 |
960 590 1110 |
1420 980 1800 |
2200 1000 2400 |
2400 1200 2600 |
2800 1600 2800 |
3000 1900 3200 |
| Масса, кг, не более | 100 | 200 | 650 | 1400 | 2100 | 3500 | 5000 |
Гранулы, получаемые на СГТЛ
-
- Бентонит
-
- Цеолит
-
- Флокулянт
-
- Сапропель
-
- Пыль газоочистки
-
- Порошок стиральный
-
- Диоксид кремния
-
- Гранулы пеностекла
-
- Глина
-
- Глинозем
-
- Перлит + Стекло
-
- Перлит
-
- Полимер (больше содержания полимера)
-
- Шамот
-
- Удобрение полимер
Принцип и условия работы:
Процесс гранулирования в турболопастном смесителе-грануляторе нашего производства очень схож с процессом окатывания в грануляторе тарельчатом, но более активен и происходит за счет скоростного перемешивания гранулируемого продукта с помощью вращающихся элементов установки (ротора и камеры). Время гранулирования продукта в среднем составляет от 1 до 10 минут. В зависимости от характеристик материала – размер получаемых сферических гранул от 0,3 до 10 мм. Коофициент получения гранул необходимого размера составляет до 0,8. Производительность и время рабочего цикл смесителя-гранулятора напрямую зависят от свойств гранулируемого продукта.
Смеситель-гранулятор турболопастной должен эксплуатироваться в закрытых помещениях при температуре окружающей среды +10°…+35° С, при наличии сети трехфазного переменного тока напряжением 380В, частотой 50Гц и сети сжатого воздуха с рабочим давлением 7 ±1 бар.
Климатические условия УХЛ4 по ГОСТ 15150-69 для стран с умеренным климатом.
Степень защиты смесителя IP20.
Состав смесителя-гранулятора:
- Наклонная вращающаяся смесительная камера (выполнена из нержавеющей стали);
- Высокоскоростная гранулирующая головка;
- Форсунка для введения связующего вещества;
- Скребковый инструмент для сбрасывания смеси со стенки и днища камеры, предотвращающий налипание;
- Пневмоцилиндр для открытия донного клапана разгрузки;
- Система управления.
Система управления турболопастного смесителя-гранулятора включает в себя 3 режима:
- Смешивание;
- Гранулирование;
- Окатывание.
При необходимости только смешивания, режимы 2 и 3 убирают, таким образом повышая и производительность, и качество смешивания.
Комплектация
Базовая комплектация:
- Смеситель-гранулятор турболопастной;
- Пульт управления;
- Комплект эксплуатационной документации;
- Документация на комплектующие изделия.
Дополнительная комплектация:
- Возможно изготовление деталей, соприкасающихся с материалом, в другом исполнении;
- Взрывобезопасное исполнение;
- Частотный преобразователь;
- Реле времени;
- Возможность удаленного управления;
- Возможность взрывозащищенного исполнения пульта;
- Межоперационная тара (приемные баки) в необходимом количестве;
- Изготовление подающих, дозирующих, накапливающих, транспортирующих, принимающих устройств.
- Устранение пылимости;
- Высокий показатель продуктивности;
- Высококачественное смешивание компонентов;
- Высокая однородность фракционного состава гранул;
- Низкая слеживаемость полученного гранулированного материала;
- Легкость дозирования, хранения и транспортирования материала;
- Широкий спектр применения полученных гранулированных продуктов;
- Возможность встраивания в технологические линии;
- Простота конструкции и доступность обслуживания;
- Высокая экономичность;
- Улучшение условий труда;
- Возможность использования в лабораторных условиях.
Декларация о соответствии (скачать .pdf)
