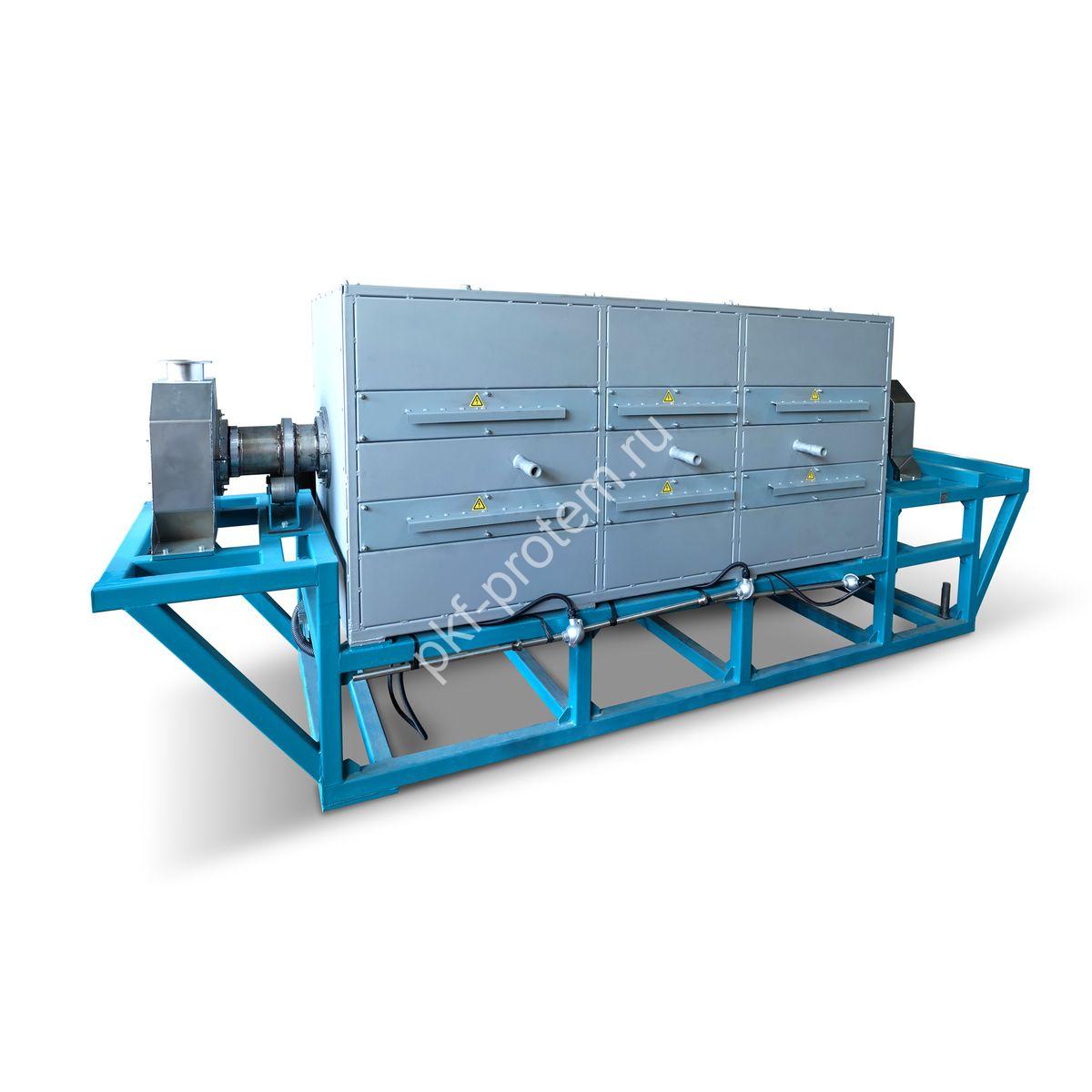

Печи вращающиеся высокотемпературные

7
8
7 8

Высокотемпературные вращающиеся печи предназначены для обжига порошковых материалов.

Состав вращающейся печи:

  • Рама основания;
  • Рама печи;
  • Труба печи;
  • Устройство загрузки;
  • Устройство выгрузки;
  • Корпус печи с футеровкой;
  • Привод вращения трубы печи;
  • Опоры вращения трубы печи;
  • Встряхивающие устройство;
  • Нагреватели;
  • Механизм регулировки угла наклона.

Особенности конструкции:

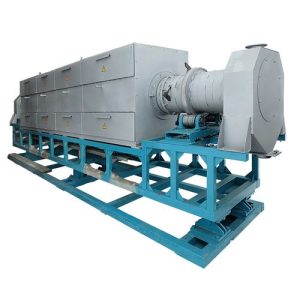

  • Труба печи оснащена подвижным скребком (ПВ-500);
  • Каждая зона нагрева имеет независимое регулирование температуры;
  • Предусмотрено регулирование мощности по зонам нагрева;
  • Обеспечено регулирование частоты оборотов реторты печи;
  • Угол наклона печи регулируется механически (регулировочным винтом);
  • Наклон печи в сторону разгрузки может быть изменен в пределах от 0 до 30°С;
  • Печь оснащена системой сигнализации при аварийной остановке вращения реторты печи;
  • Образующиеся при обжиге порошков газы отсасываются через патрубок, подключенный к цеховой системе вентиляции.

Технические характеристики

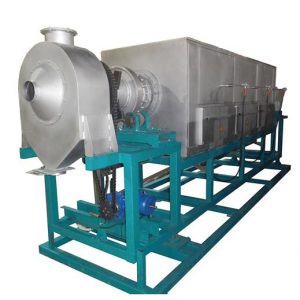

Модель ПВ-150 ПВ-300 ПВ-500М ПВ-500 ПВ-500 ПВ-700Ф
Производительность при коофициенте загрузки 0,25, насыпной плотности 1 т/м³ и времени прохода горячей зоны 60 мин, кг/ч 7 53 147 182 196 587
Максимальная температура, °С 1000 450 900 1000 900 250
Точность поддержания температуры, °С ±5 ±10 ±10 ±10 ±10 ±10
Нагрев печи косвенный электрический
Труба печи:
диаметр, мм
материал
толщина, мм

150
AISI310S
4

300
12X18H10T
4

500
15X25T
10

500
20X23Н18
10

500
AISI310S
6

700

12

Общая длина зоны нагрева, мм 1500 3000 3000 3700 4000 6100
Количество тепловых зон 3 3 2 4 4 3
Частота вращения реторты(регулируется частотным преобразователем), об/мин 1 — 10 1 — 10 1 — 10 1 — 10 1 — 10 5 — 20
Угол наклона печи регулируемый, ° 0 — 3 0 — 3 0 — 3 0 — 3 0 — 4 0 — 3
Мощность нагревателей (максимальная), кВт 40 60 120 180 260 180
Материал нагревателей фехраль
Мощность привода, кВт 1,1 1,5 1,5 1,5 1,5 3,0
Время пребывания обрабатываемого продукта в печи, час. 0,4 — 2,0 2,0
Параметры сети, кВт
напряжение, В
частота, Гц

380
50
Габаритные размеры, мм
длина
ширина
высота

3445
1144
1950

6040
1500
2950

6690
1500
2310

7140
1820
2830

6500
1250
2824

9215
2100
3645
Масса, кг 1150 4350 5000 5250 7250 11900
