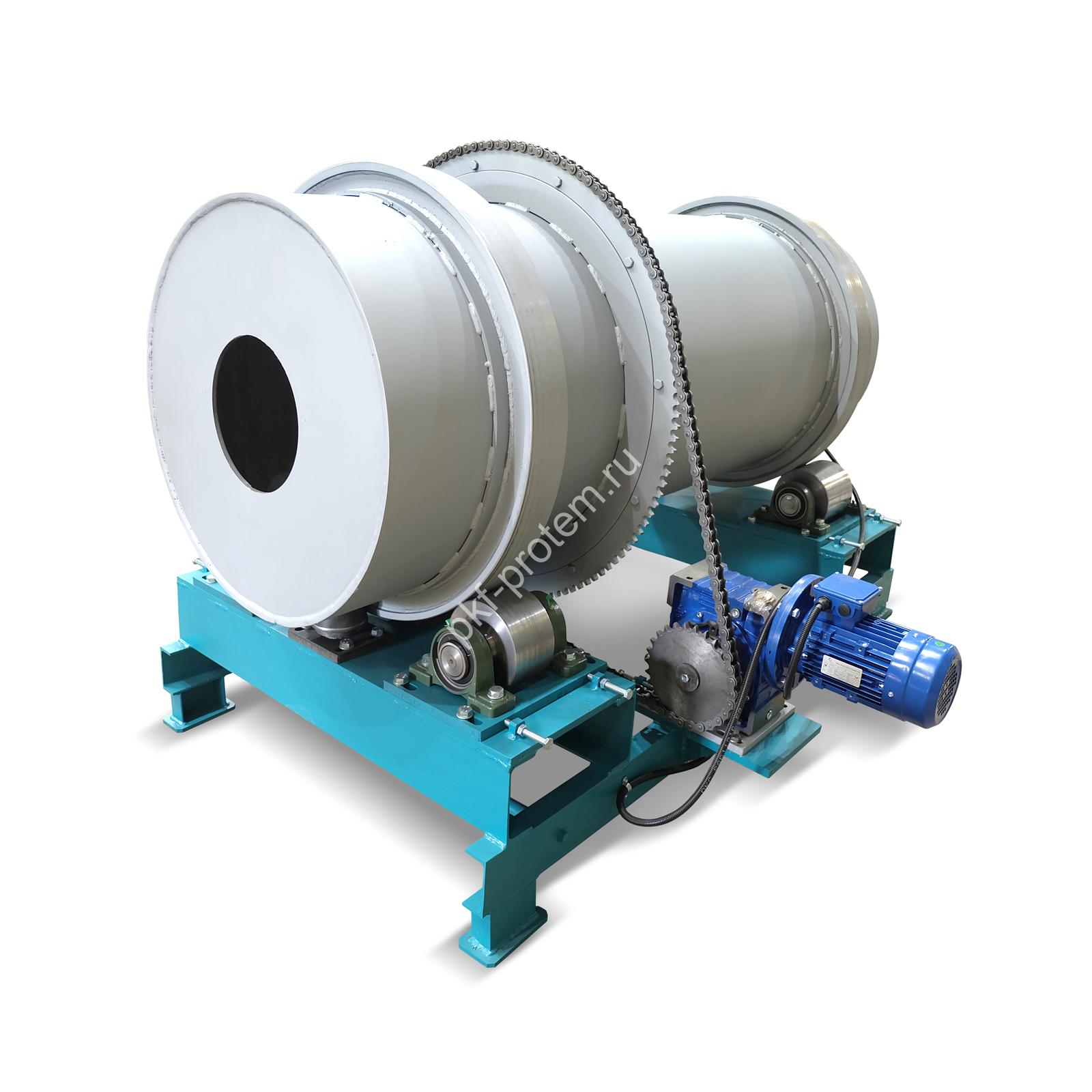

Барабан окаточный ОБ-800

Цена по запросу

Барабан окаточный предназначен для уплотнения и галтования гранулированных материалов методом окатывания во вращающемся барабане.

Если Вы не знаете, как сформулировать запрос или если Вы хотите получить ответ на Ваш вопрос с указанием оценочной стоимости оборудования, то, пожалуйста, заполните опросные листы и отправьте их нам по электронной почте на адрес: zakaz@pkf-protem.ru

Технические характеристики

№ п/п Наименование характеристики Значение
1 Материал трубы нержавеющая сталь AISI 304
2 Толщина стенки, мм 10
4 Внутренний диаметр трубы, мм 800
5 Длина трубы, мм 2000
6 Рама установки углеродистая сталь
7 Угол наклона, о 2
8 Частота вращения (регулируется частотным преобразователем) об/мин До 10
Мощность мотор-редуктора, кВт 2,2
Потребляемый ток трехфазный, в/Гц 380/50
9 Габаритные размеры, мм, не более
длина
ширина
высота

2200
1700
1500
10 Масса, не более, кг 1590

Комплектация

Базовая комплектация:

  • Печь вращающаяся высокотемпературная ПВ-150;
  • Пульт управления;
  • Комплект эксплуатационной документации;
  • Документация на комплектующие изделия.

Дополнительная комплектация:

  • Возможность удаленного управления;
  • Возможно взрывозащищенное исполнение пульта;
  • Межоперационная тара.
Принцип и условия работы:

Принцип работы окатывающего барабана состоит в том, что при вращении обрабатываемое сырье (гранулы) поднимаются по внутренней поверхности барабана до определенного угла, а затем падают по наружной поверхности слоя материала в нижний уровень. В итоге обрабатываемые гранулы уплотняются.

Время обработки задается по таймеру. Частота вращения барабана регулируется частотным преобразователем.

Порядок работы:

  1. Отрегулировать частоту вращения трубы.
  2. Загрузить перерабатываемый материал.
  3. Получить годную продукцию на выходе из трубы.

Оборудование рассчитано на эксплуатацию в нормальных климатических условиях, изготовлено в исполнении «У» категории 4 по ГОСТ15150-69 и предназначено для работы при температурах от +15 0 С до +35 0 С, относительной влажности воздуха не более 85%, атмосферном давлении 101080 Па (760 мм. рт. ст.)
Окружающая среда должна быть невзрывоопасной, не содержать агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Питание осуществляется от трёхфазной четырёхпроводной, с нулевым проводом сети переменного тока напряжением 380/220 В, частотой 50 Гц.
Помещение, где установлен гранулятор, должно иметь свободную циркуляцию воздуха или принудительную вентиляцию, обеспечивающую не менее чем трехкратный воздухообмен в час.

Преимущества окаточных барабанов:

  • Высокая эффективность и производительность;
  • Возможность встраивания в технологические линии;
  • Простота конструкции и доступность обслуживания;
  • Экономическая выгода и окупаемость;
  • Универсальность применения.

Информация для Заказчиков

Гарантийные обязательства и условия доставки

ООО ПКФ «ПРОТЕМ» устанавливает гарантийный срок на эксплуатацию Оборудования на 12 месяцев со дня поставки Поставщиком.

Гарантия не распространяется:

  • на неисправности, возникшие в результате воздействия окружающей среды (дождь, снег, град, гроза и т.п.), наступления форс-мажорных обстоятельств (пожар, наводнение, землетрясение и др.) или влияния случайных внешних факторов (скачки напряжения в электрической сети и пр.);
  • на неисправности, вызванные нарушением правил транспортировки, хранения, эксплуатации или неправильной установкой;
  • на повреждения, вызванные попаданием внутрь Оборудования посторонних предметов, веществ, жидкостей и т.д.;
  • на Оборудование, имеющее внешние дефекты (явные механические повреждения) как снаружи, так и внутри, следы повреждений комплектующих и узлов;
  • на неисправности, вызванные ремонтом или модификацией Оборудования лицами, не уполномоченными на это Поставщиком;
  • Заказчик имеет право произвести незначительный ремонт или замену комплектующих, предварительно уведомив об этом Поставщика.

В период гарантийного срока при обнаружении брака, несоответствий, дефектов и т.п. Оборудования, Поставщик обязуется устранить их своими силами и за свой счет в срок, указанный Заказчиком в соответствующей претензии, в месте нахождения Оборудования.
