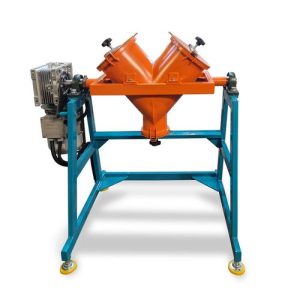

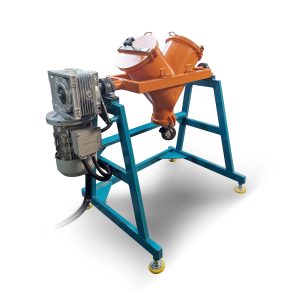

Смеситель двухкорпусный вращающийся СВ-15

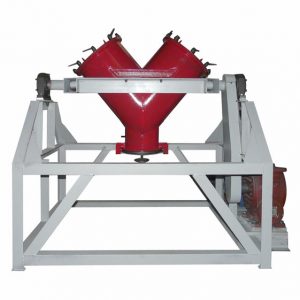

Смеситель двухкорпусный вращающийся СВ-100
Смеситель двухкорпусный вращающийся СВ-200 Смеситель двухкорпусный вращающийся СВ-15 Смеситель двухкорпусный вращающийся СВ-100

Смесители двухкорпусные вращающие

Цена по запросу

Смесители двухкорпусные (V-образные) предназначены для получения однородных по составу многокомпонентных смесей без нарушения структуры частиц (порошковые материалы с разными физико-механическими свойствами, гранулированные материалы, материалы, неустойчивые к трению). Процесс перемешивания происходит за счёт трёхмерного движения частиц материала внутри рабочей ёмкости.

Состоят из двух герметичных цилиндров образующих между собой букву «V», обеспечивающих беспылевой процесс, полную выгрузку и легкую очистку. Управление проводится с пульта.

Используют двухкорпусные V-образные смесители нашего производства в фармацевтической, косметической, пищевой, лакокрасочной, электронной отраслях. Могут применяться как на производственных предприятиях, так и в условиях лабораторий.

Принцип и условия работы:

В двухкорпусных смесителях используется принцип расходящегося потока, который включает в себя эффективное перемешивающее действие вращающихся наклонных цилиндров, когда масса вещества распадается и снова соединяется.

Загрузка необходимых компонентов в зафиксированную V-образную камеру через загрузочные отверстия смесителя, расположенные сверху цилиндров. Загрузочные отверстия оборудованы герметичными крышками с фиксаторами. Выгрузка полученной смеси производится после окончания цикла смешивания (регулируемого частотным преобразователем и таймером с пульта управления) через люк, расположенный на противоположной загрузочным люкам стороне.

Двухкорпусные V-образные смесители нашего производства изготавливаются в климатическом исполнении «У» категории 4 по ГОСТ15150-69 и предназначено для работы при температурах от +15 0 С до +35 0 С, относительной влажности воздуха не более 85%, атмосферном давлении 101080 Па (760 мм. рт. ст.).

Окружающая среда должна быть невзрывоопасной, не содержать агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

Питание осуществляется от трёхфазной четырёхпроводной, с нулевым проводом сети переменного тока напряжением 380/220 В, частотой 50 Гц.

Особенности конструкции установки:

  • Функция позиционирования (фиксации) в загрузочном положении;
  • Узлы и детали, соприкасающиеся с обрабатываемым продуктом изготовлены из нержавеющей стали;
  • Загрузочный и разгрузочный люки изготовлены быстросъемными и герметичными.

Технические характеристики

МодельСВ-15СВ-100СВ-200
Вместительность смесителя, л15100200
Коэффициент загрузки, %0,60,60,6
Частота вращения камеры, об/мин. (доп. опция)3020 — 5010
Время рабочего цикла (доп. опция)Задается реле времени
Установленная мощность, кВт0,753,05,5
Параметры сети
напряжение, В
частота, Гц

380
50

380
50

380
50
Габаритные размеры, мм
длина
ширина
высота

1160
680
980

1535
1180
1415

1900
1550
1750
Масса, кг70310450

Комплектация

Базовая комплектация:

  • Смеситель двухкорпусной;
  • Пульт управления;
  • Комплект эксплуатационной документации;
  • Документация на комплектующие изделия.

Дополнительная комплектация:

  • Исполнение узлов и деталей, соприкасающихся с обрабатываемым продуктом из черной стали;
  • Размер разгрузочного люка и высота от пола до люка определяется Заказчиком на стадии заключения договора;
  • Частотный преобразователь;
  • Реле времени;
  • Возможность удаленного управления;
  • Возможно взрывозащищенное исполнение пульта;
  • Межоперационная тара.
Преимущества смесителей двухкорпусных:

  • Простота конструкции, монтажа и обслуживания;
  • Экономическая выгода (минимальные затраты на обслуживание и энергию);
  • Высокая эффективность смешивания различных материалов;
  • Щадящее смешивание хрупких материалов (сохранность структуры);
  • Беспылевой процесс;
  • Возможность встраивания в технологические линии;
  • Возможность использования в лабораторных условиях.
