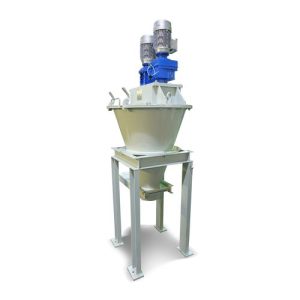

Смеситель планетарно-шнековый ПШС-150

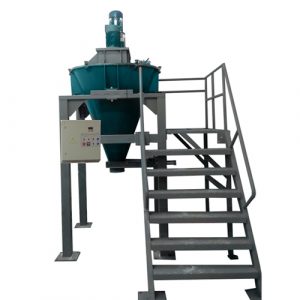

Смеситель планетарно-шнековый ПШС-150 с эстакадой обслуживания

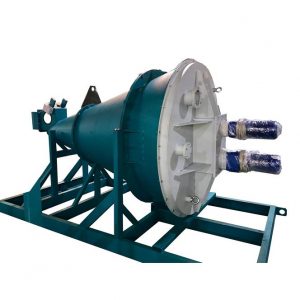

Смеситель планетарно-шнековый ПШС-2500
Смеситель планетарно-шнековый ПШС-150 Смеситель планетарно-шнековый ПШС-150 с эстакадой обслуживания Смеситель планетарно-шнековый ПШС-2500

Смесители планетарно-шнековые

Цена по запросу

Если Вы не знаете, как сформулировать вопрос или если Вы хотите получить ответ на Ваш вопрос с указанием оценочной стоимости оборудования, то, пожалуйста, заполните опросные листы и отправьте их нам по электронной почте на адрес: zakaz@pkf-protem.ru

Планетарно-шнековые смесители применяются для смешивания и получения однородного дисперсного состава порошковых компонентов друг с другом без разрушения начальной структуры частиц смешиваемых компонентов, а также с поверхностно-активными добавками, связками и смазками. Они относятся к смесителям периодического действия.

Планетарно-шнековые смесители нашего производства позволяют получить высокий уровень качества смешивания получаемой смеси и значительно сократить время процесса смешивания.

Используются они в фармацевтической, химической, пищевой, косметической и сельскохозяйственной (животноводство различных направлений) отраслях.

Технические характеристики

МодельПШС-150ПШС-500ПШС-2500
Полный объем, л1505002500
Рабочий объем, л702701500
Частота вращения шнека, регулируемая об/мин (доп. опция)10 — 19010 — 17010 — 150
Частота вращения водила, регулируемая, об/мин (доп. опция)1 — 101 — 71 — 6
Время рабочего цикла (доп. опция)Задается реле времени
Установочная мощность, кВт1,9710
Параметры сети:
напряжение, В
частота, Гц

380
50
Габаритные размеры (без эстакады обслуживания), не более, мм
длина
ширина
высота

1200
800
1900

1200
1400
2300

1900
1900
3700
Масса (без эстакады обслуживания), не более, кг3507501250

Принцип и условия работы:

Планетарно-шнековый смеситель представляет собой коническую вертикальную установку, внутри которой установлена параллельно стенке шнековая мешалка на водиле (оба работают от раздельных приводов). Этот шнек вращается вокруг своей оси и одновременно вокруг оси корпуса смесителя. Таким образом, порошок поднимается вверх, разбрасывается центробежной силой по поверхности корпуса и под действием собственной массы опускается вниз, в результате чего происходит интенсивное перемешивание.

Управление смесителем осуществляется с пульта.

Смеситель изготавливается в климатическом исполнении «У» категории 4 по ГОСТ15150-69 и предназначен для работы при температурах от +15 ⁰ С до +35 ⁰ С, относительной влажности воздуха не более 85%, атмосферном  давлении 101080 Па (760 мм. рт. ст.).

Окружающая среда должна быть невзрывоопасной, не содержать агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

Питание  осуществляется от трёхфазной четырёхпроводной, с нулевым проводом сети переменного тока напряжением 380 В, частотой 50 Гц.

Особенности конструкции:

  • В смесителе применен реверс вращения шнека, что позволяет исключить зависание порошков при выгрузке. Имеет пневматическую заслонку для выгрузки продукта;
  • Использование раздельных приводов на шнек и водило позволяет получить качественный продукт при минимальном коэффициенте неоднородности;
  • Исполнение узлов и деталей, соприкасающихся с обрабатываемым продуктом из нержавеющей стали;
  • Смеситель установлен на технологическую подставку.

Комплектация

Базовая комплектация:

  • Смеситель планетарно-шнековый;
  • Пульт управления;
  • Комплект эксплуатационной документации;
  • Документация на комплектующие изделия.

Дополнительная комплектация:

  • Изготовление корпуса и шнека смесителя из нержавеющей стали (в том числе кислотоустойчивой и пищевой);
  • Изготовление рубашки охлаждения из нержавеющей стали (охлаждение можно применить водой из цеховой системы или поставить чиллер);
  • Частотный преобразователь;
  • Реле времени;
  • Возможность удаленного управления;
  • Возможно взрывозащищенное исполнение пульта;
  • Комплектация эстакадой обслуживания;
  • Межоперационная тара.

Преимущества смесителей планетарно-шнековых:

  • Надежность конструкции и механизма;
  • Простота обслуживания;
  • Экономическая выгода;
  • Высокая эффективность смешивания различных по характеристикам материалов;
  • Большая производительность;
  • Получение высококачественного продукта;
  • Возможность встраивания в технологические линии;
  • Возможность использования в лабораторных условиях.
