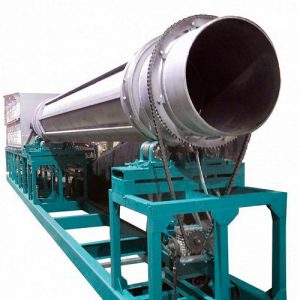

Агрегатная установка на основе вращающейся печи ПВХ-500
Агрегатная установка на основе вращающейся печи ПВХ-500

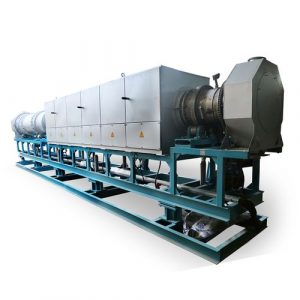

Печь вращающаяся высокотемпературная с холодильником ПВХ-500

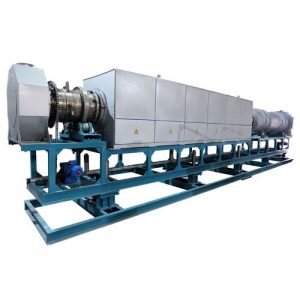

ПВХ-500

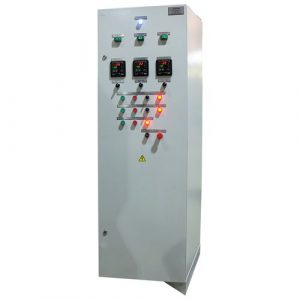

Шкаф управления печью ПВХ-500
Агрегатная установка на основе вращающейся печи ПВХ-700 Агрегатная установка на основе вращающейся печи ПВХ-500 Агрегатная установка на основе вращающейся печи ПВХ-500 Печь вращающаяся высокотемпературная с холодильником ПВХ-500 ПВХ-500 Шкаф управления печью ПВХ-500

Агрегатные установки на основе вращающихся печей

Цена по запросу

Агрегатные установки предназначены для обжига порошковых материалов.

Если Вы не знаете, как сформулировать запрос или если Вы хотите получить ответ на Ваш вопрос с указанием оценочной стоимости оборудования, то, пожалуйста, заполните опросные листы и отправьте их нам по электронной почте на адрес: zakaz@pkf-protem.ru

Технические характеристики

Модель ПВХ-300 ПВХ-500/5 ПВХ-500/6 ПВХ-500/8 ПВХ-700/6 ПВХ-700/8
Максимальная рабочая температура, 0°С 1100 1100 1100 1100 1100 1100
Нагрев печи Косвенный электрический
Точность поддержания температуры, 0°С ± 10
Диаметр реторты печи, мм 300 500 500 500 700 700
Общая длина зоны нагрева, мм 3000 5000 6000 8000 6000 8000
Материал реторты печи 20х23н18 или AISI310S
Барабан охлаждения Наличие
Частота вращения реторты, об/мин регулируется частотным преобразователем 1 — 6
Угол наклона, регулируемый 0 — 3
Количество тепловых зон 3 3 4 4 4 4
Мощность нагревателей, кВт 150 180 200 220 260 300
Материал нагревателей Суперфехраль
Габаритные размеры, мм
длина
ширина
высота
9000
1100
2500
13000
1400
2900
14000
1400
2900
16000
1400
2900
16000
2000
3000
18000
2000
3000
Масса, кг 6500 8000 9000 10000 18000 20000

Для подбора оборудования с характеристиками, максимально соответствующими Вашим производственным задачам, просим Вас пройти опросный лист, касающийся обрабатываемого продукта в производственном процессе.

Состав установки:

  • Рама фундаментная;
  • Рама печи;
  • Барабан печи;
  • Барабан охладителя;
  • Устройство загрузки;
  • Устройство выгрузки;
  • Корпус печи с футеровкой;
  • Привод вращения барабана печи;
  • Привод вращения барабана охладителя;
  • Опоры вращения барабанов печи и охладителя;
  • Встряхивающее устройство барабана печи;
  • Нагреватели;
  • Механизм регулировки угла наклона печи;
  • Шкаф управления.

Особенности конструкции установки:

  • Труба опирается на четыре опорных ролика и цепную передачу;
  • Загрузочное устройство установлено на опорные колеса, с помощью которых его можно откатить от печи в случае ремонта;
  • Наклон печи в сторону разгрузки может быть изменен в пределах от 0 до 3°С;
  • Образующиеся при обжиге порошков газы отсасываются через патрубок, подключенный к цеховой системе вентиляции.

Информация для Заказчиков

Гарантийные обязательства и условия доставки

ООО ПКФ «ПРОТЕМ» устанавливает гарантийный срок на эксплуатацию Оборудования на 12 месяцев со дня поставки Поставщиком.

Гарантия не распространяется:

  • на неисправности, возникшие в результате воздействия окружающей среды (дождь, снег, град, гроза и т.п.), наступления форс-мажорных обстоятельств (пожар, наводнение, землетрясение и др.) или влияния случайных внешних факторов (скачки напряжения в электрической сети и пр.);
  • на неисправности, вызванные нарушением правил транспортировки, хранения, эксплуатации или неправильной установкой;
  • на повреждения, вызванные попаданием внутрь Оборудования посторонних предметов, веществ, жидкостей и т.д.;
  • на Оборудование, имеющее внешние дефекты (явные механические повреждения) как снаружи, так и внутри, следы повреждений комплектующих и узлов;
  • на неисправности, вызванные ремонтом или модификацией Оборудования лицами, не уполномоченными на это Поставщиком;
  • Заказчик имеет право произвести незначительный ремонт или замену комплектующих, предварительно уведомив об этом Поставщика.

В период гарантийного срока при обнаружении брака, несоответствий, дефектов и т.п. Оборудования, Поставщик обязуется устранить их своими силами и за свой счет в срок, указанный Заказчиком в соответствующей претензии, в месте нахождения Оборудования.
