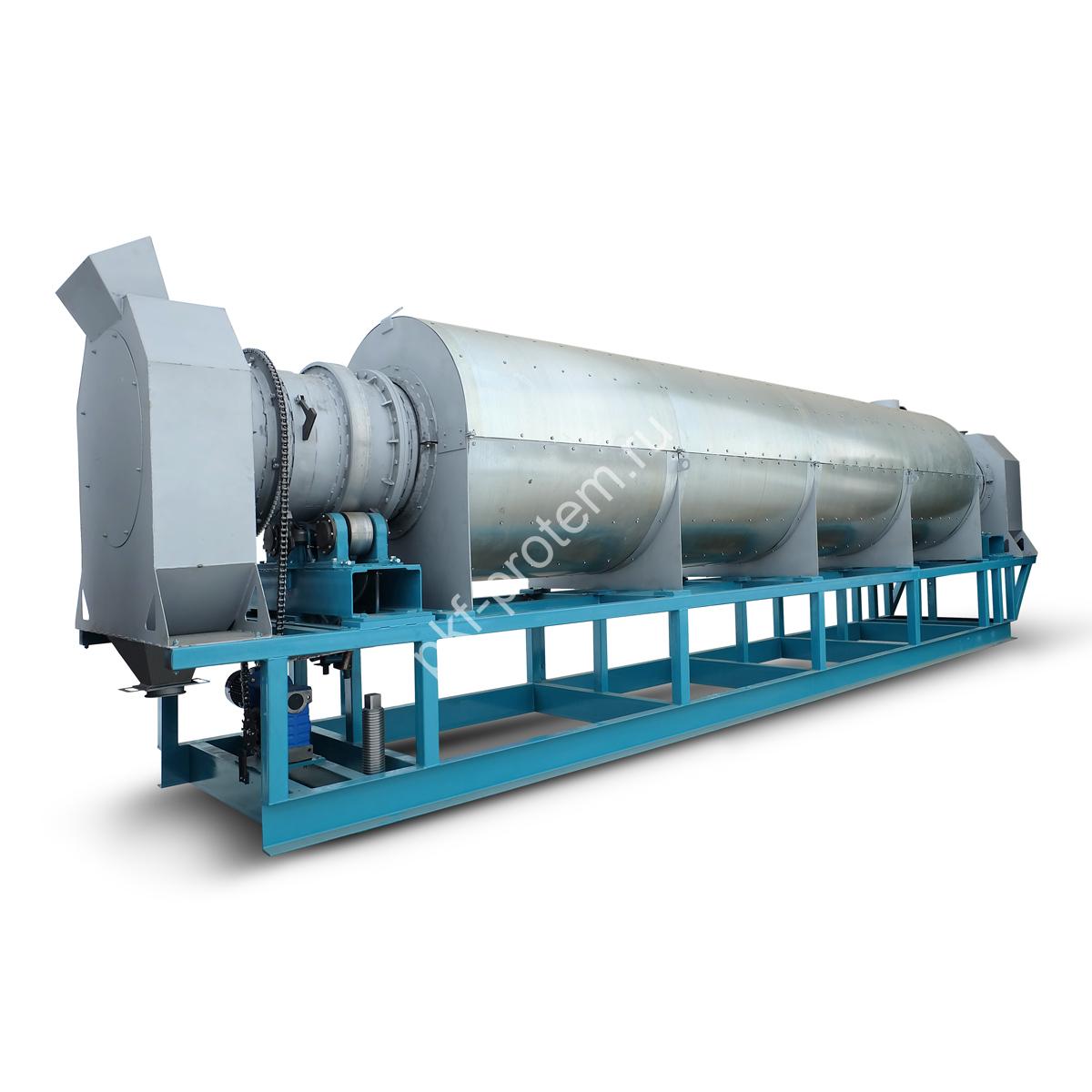

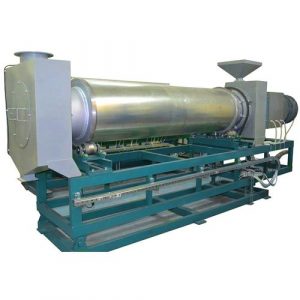

Барабаны сушильные
Сушильные барабаны предназначены для сушки сыпучих материалов в различных отраслях промышленности:
- Химической;
- Стекольной;
- Металлургической;
- Строительной;
- Лакокрасочной;
- В порошковой металлургии и т.д.
В качестве теплоносителя используется горячий воздух, подаваемый в зону сушки от теплогенератора.
Продукты испарения удаляются через воздуховод, который через патрубок присоединяется к цеховой вытяжной вентиляции.
Если Вы не знаете, как сформулировать запрос или если Вы хотите получить ответ на Ваш вопрос с указанием оценочной стоимости оборудования, то, пожалуйста, заполните опросные листы и отправьте их нам по электронной почте на адрес: zakaz@pkf-protem.ru
Технические характеристики

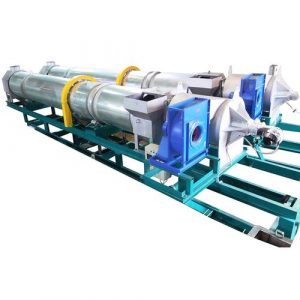

| Модель | БС-700 | БС-1000 | БС-1200 | БС-1600 |
|---|---|---|---|---|
| Температура, °С | 300 | 300 | 300 | 300 |
| Мощность привода, кВт | 3 | 7,5 | 15 | 30 |
| Диаметр барабана, мм | 700 | 1000 | 1200 | 1600 |
| Нагрев барабана сушильного | газовый | |||
| Частота вращения, об/мин | 1 — 5 | 1 — 5 | 1 — 5 | 1 — 5 |
| Угол наклона барабана,° | 0 — 3 | 0 — 3 | 0 — 3 | 0 — 3 |
| Габаритные размеры, мм длина ширина высота |
7000 1500 2000 |
12000 1800 3100 |
12000 2000 3100 |
13000 2300 3300 |
| Масса, кг | 3500 | 7500 | 10000 | 13000 |
∗ — Габаритные размеры и масса указаны без учета теплогенератора.
Состав сушильного барабана:
- Рама фундаментная;
- Рама сушильного барабана;
- Барабан;
- Устройство загрузки;
- Устройство выгрузки;
- Привод вращения барабана;
- Опоры вращения барабана;
- Детали механизма регулирования угла наклона;
- Лопатки;
- Пульт управления;
- Теплогенератор.
Особенности конструкции:
- Продукт для сушки поступает в трубу через бункер загрузки;
- При вращении барабана продукт пересыпается по внутренним лопаткам и продвигается вдоль оси барабана за счет уклона корпуса;
- В местах стыка между вращающейся трубой и неподвижными бункерами установлены уплотнения, которые служат для герметизации внутреннего пространства сушилки.
По заказу комплектуется теплогенератором любого типа — электрического или газового. Номинальная тепловая мощность газовых тепло генераторов от 0,315 МВт.
Под технологические задачи производства Заказчика характеристики барабана сушильного могут быть изменены.
Декларация о соответствии (скачать .pdf)
Для подбора оборудования с характеристиками, максимально соответствующими Вашим производственным задачам, просим Вас заполнить опросный лист, касающийся термической обработки и производственного процесса.
